波紋管密封閥結構形式和選用規范

作者：閥門來源：閥門發布時間：2019-11-18

閥門的類型有很多，有氣動閥，電動閥，手動閥，有電磁閥，當介質是有毒的、揮發性的、放射性的或因極其昂貴不允許被往復運動的閥桿帶來外泄漏時，常常采用波紋管密封閥蓋。這種特殊的閥蓋結構可以保護閥桿和閥門填料，避免其與過程流體接觸，同時在波紋管密封元件上面采用標準或環保填料函結構，可以避免萬一波紋管破裂失效時所產生的災難性后果。所以，平時應注意觀察閥桿填料處是否外漏，若填料參漏，波紋管閥就可能出問題。

一、典型波紋管產品
采用直行程閥體結構配以波紋管密封上閥蓋并考慮相應的因素即可成為波紋管密封閥。
1、波紋管密封小口徑單座調節閥
閥體部件采用HV3000系列小口徑單座調節閥，是一種高性能的上部導向結構調節閥，Cv值范圍為0.01～1.4，除整體高度重量略有提高外，其它閥體數據基本一致。氣動小口徑波紋密封單座閥
2、波紋管密封單座調節閥
閥體部件采用HV3000系列單座調節閥，是一種上部導向結構調節閥，DN：40～200，除整體高度、重量略有提高外，其它閥體數據基本一致。
3、波紋管密封籠式雙座調節閥
閥體部件采用HV3000系列籠式雙座調節閥，是一種壓力平衡式調節閥，DN：40～200，除整體高度、重量略有提高外，其它閥體數據基本一致。

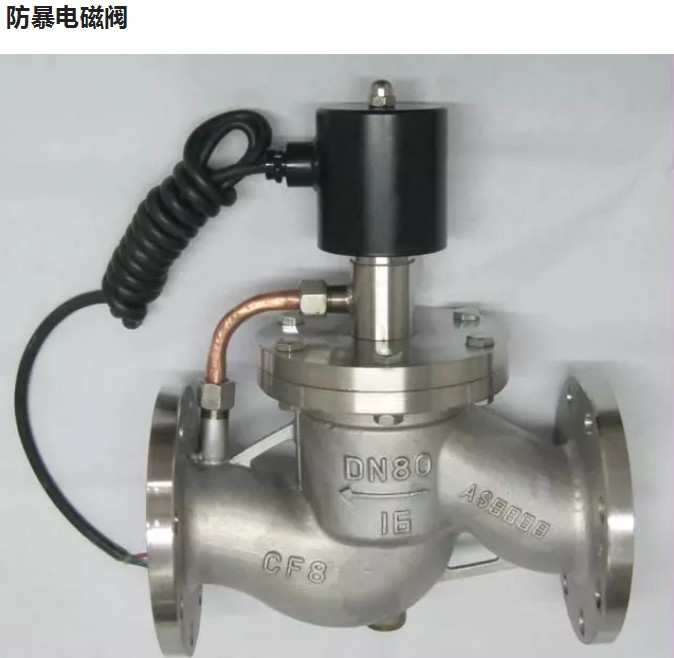

電磁閥門

二、波紋管結構形式
用于調節閥的波紋管通常有兩種，一種是機械加工成形的，另一種是焊接片型波紋管。焊接片型波紋管總體高度比較低，但由于其制造方法和內在結構上的缺陷，使用壽命可能是有限的；機械加工成形的波紋管相比總體高度較高，但可靠性更高，壽命更長。
三、應用中應注意的問題
波紋管密封的壓力額定值隨溫度的增加而減小，波紋管密封形式應予仔細考慮，在安裝之后應特別注意正確使用和維護，以實現最長的循環動作壽命。
四、經濟的替代方案
對于濕氯氣（解決耐腐蝕問題）等要求不是特別高的場合，可采用“旋轉類閥+多級填料”的方式來解決。例如，采用多級柔性石墨填料的全功能超輕型調節閥。
